В АО "ГНЦ РФ ТРИНИТИ" на основе серийных волоконных иттербиевых лазеров создано семейство мобильных лазерных комплексов (МЛК)

Карточка продукта

В АО "ГНЦ РФ ТРИНИТИ" на основе серийных волоконных иттербиевых лазеров создано семейство мобильных лазерных технологических комплексов (МЛТК), который предназначен для выполнения таких видов работ, как:



Дистанционная лазерная резка с использованием транспортного оптоволокна (до 100м):

  • Фрагментация оборудования (парогенераторов, конденсаторов, корпусов реактора) на демонтируемых блоках АЭС;
  • Подводная газолазерная резка металлоконструкций;
  • Ликвидация загрязнений береговой и прибрежной зоны от аварийных разливов нефтепродуктов.


Дистанционная лазерная резка (до 300 м):

  • При ликвидации аварий, в т.ч. с открытым фонтанированием на газонефтяных месторождениях;
  • При разделке (утилизации) и фрагментации крупногабаритных толстостенных металлов и строительных конструкций (в т.ч. подводных лодок и кораблей);
  • При разрушении ледяных образований.

Реальное применение:

Комплекс «МЛТК-20», созданный в 2010 году по заказу «Газпром-газобезопасность», использовался при ликвидации аварий:

  • 2011г. - Ямало-Ненецкий автономный округ на газовой скважине №506 на действующем месторождении
  • 2013г. - Самбургское НГКМ (ЯНАО)
  • 2014г. - Верхнеколик-Еганское НГКМ (ХМАО)
  • 2015г. - Северогубкинское НГКМ (одновременное открытое фонтанирование нефтяной и газовой скважины при температурах до -32°С)

Технические характеристики модуля

До 50 КВт
До 50 кВт
Возможная выходная мощность излучения
До 440 мм
До 440 мм
Продемонстрированная глубина реза
До 300 метров
До 300 метров
Дальность дистанционного воздействия
От 1 до 20 м/час
От 1 до 20 м/час
Скорость лазерной резки конструкций толщиной до 100 мм в автоматическом режиме
До 90 кВт
До 150 кВт
Энергопитание
От -50 до +40 oС
От -50° до +40° С
Климатические условия

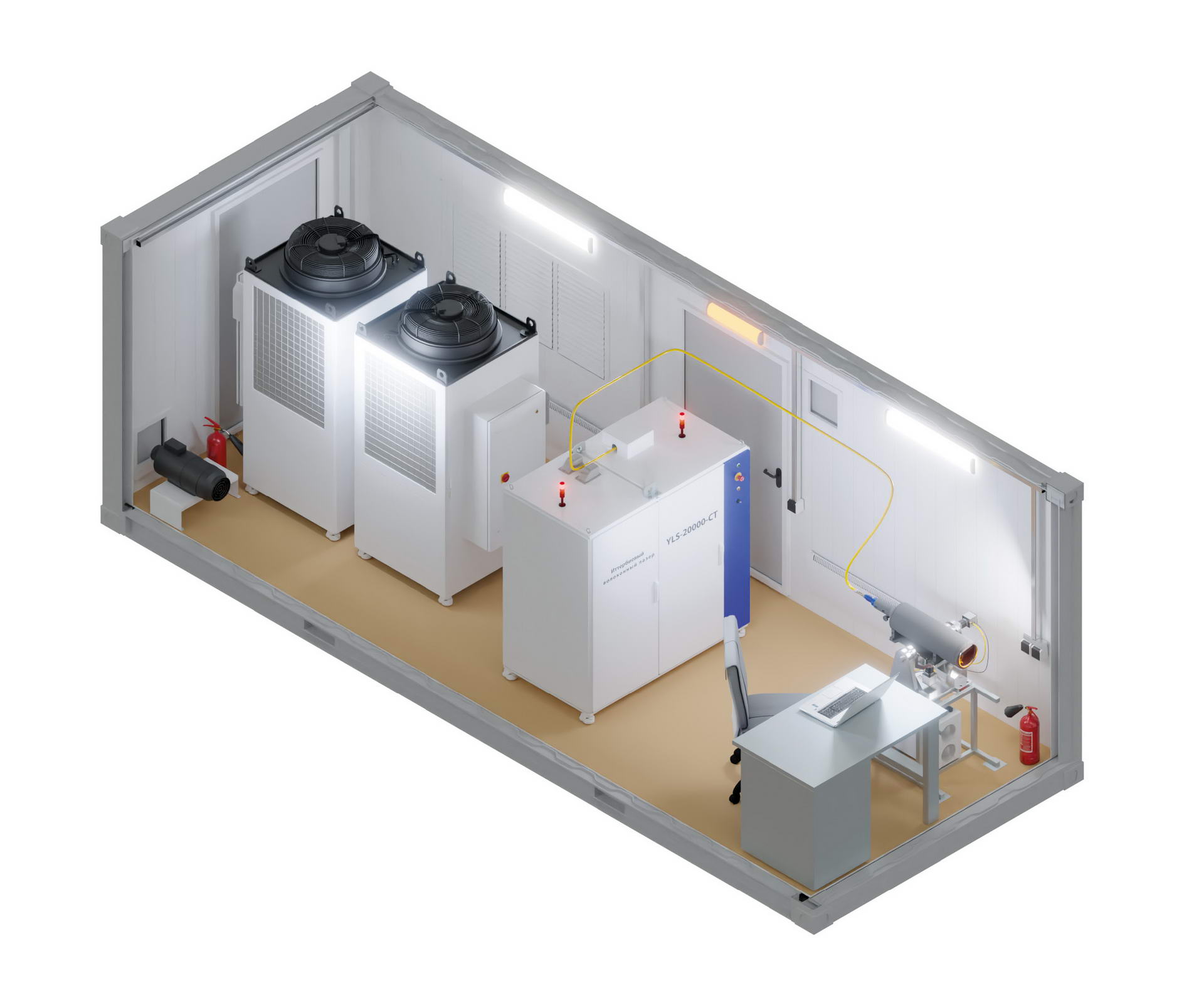

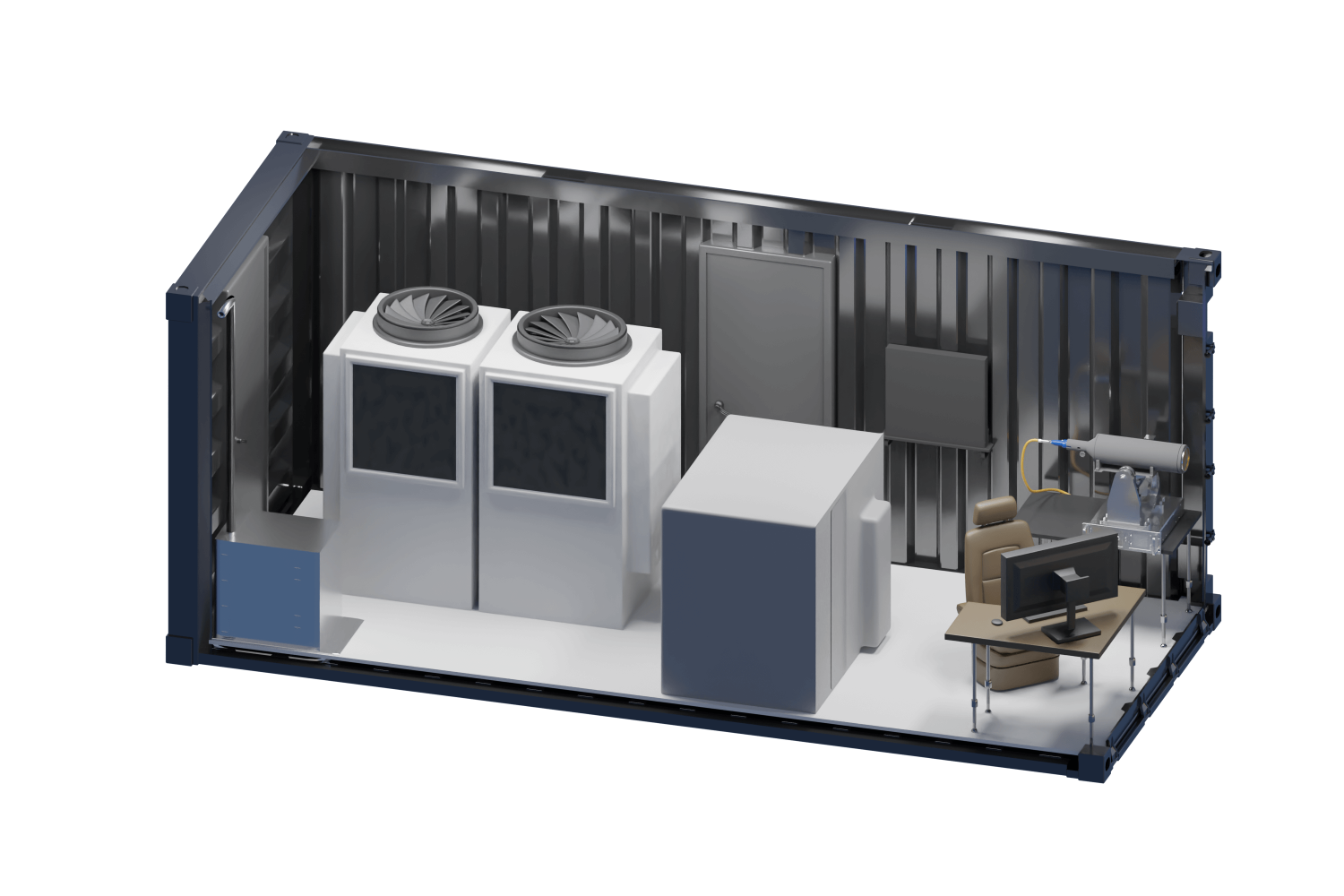

Транспортный блок-контейнер
Транспортный блок-контейнер
Формат
Гарантия на услуги
Не более 60 минут
Время подготовки комплекса к эксплуатации


Подводная газолазерная резка

Одной из задач, решаемой с помощью МЛК, является обеспечение высокоэффективной и безопасной подводной резки толстостенных и объемных металлических и железобетонных конструкций.

МЛК может применяться для фрагментации таких объектов как:

  • Радиационно-зараженные металлоконструкции АЭС в бассейнах выдержки;
  • Находящиеся под водой элементы портовых сооружений;
  • Морские платформы для газонефтяной добычи на морском шельфе (в том числе Арктическом).

Технические характеристики модуля

До 50 КВт

До 50 кВт
Возможная выходная мощность излучения
до 100 мм
до 100 мм
Возможная толщина реза до 100 мм
До 90 кВт
До 150 кВт
Энергопитание
От -50 до +40 oС
От -50° до +40° С
Климатические условия
От -50 до +40 oС
100 метров
Подтвержденная глубина работ
Гарантия на услуги
Не более 60 минут
Время подготовки комплекса к эксплуатации


Применение МЛК при ликвидации разливов нефтепродуктов в арктических условиях

ГНЦ РФ ТРИНИТИ представляет революционный метод воспламенения и максимально полного удаления нефтяной пленки с водной поверхности - метод лазерного сжигания.

Преимущества лазерного сжигания:

  • Затраты на применение этого метода определяются только незначительным энергопотреблением лазерного комплекса и оплатой работы операторов комплекса;
  • Оперативность, т. к. описываемый метод не требует проведения специальных подготовительных работ кроме установки боновых ограждений зоны разлива; время начала работы лазерного комплекса определяется только временем, необходимым для прибытия транспортного средства (корабля или вертолёта) с оборудованием комплекса на борту в заданный район;
  • Описываемый метод является дистанционным и бесконтактным, т.е. не требующим проведения работ оперативным персоналом непосредственно в зоне разлива нефтепродуктов.

Технические характеристики модуля

До 50 КВт
До 50 кВт
Возможная выходная мощность излучения
До 90 кВт
До 150 кВт
Энергопитание
До 300 метров
До 300 метров
Дальность дистанционного воздействия
Транспортный блок-контейнер
Транспортный блок-контейнер
Формат (возможны варианты исполнения)
От -50 до +40 oС
От -50° до +40° С
Климатические условия
Гарантия на услуги
Не более 60 минут
Время подготовки комплекса к эксплуатации




Фрагментация оборудования на АЭС


Разработана технология разделительной резки толстостенных (до 440 мм толщиной) пространственных металлоконструкций. Разделка металлоконструкций ведется на расстоянии до 100 м при транспортировке лазерного излучения по гибкому транспортному оптоволокну, что позволяет располагать все оборудование и технический персонал лазерного комплекса в «чистой зоне». КПД энергопотребления комплекса достигает "35%.

При демонтаже корпуса реактора планируется создать дистанционно-управляемую систему (ДУС), включающую в себя робота-манипуля­тора с функцией захвата объектов и подвижный герметичный выносной оптический модуль (ВОМ), непосредственно для фрагментации объекта демонтажа.
